Rostfria nät och galler

Industri & Maskinverkstäder

Svetsade skyddsnät

De svetsade rostfria skyddsnäten tillverkas av rostfri ståltråd. Tillgängliga tråddimensioner är 2,0…8,0 mm. Tråden är slät. Delning för längsgående tråd är minst 25 mm och som mest 125 mm. För tvärgående tråd är minsta avstånd 25 mm och härifrån steglöst uppåt. Nätet levereras vanligtvis i raka ark på lastpallar. Detta underlättar transporteringen av produkten och skyddar nätet från transportskador. Näten används till exempel inom byggindustrin, livsmedelsindustrin och den kemiska industrin, vilka kräver en mycket korrosionsbeständig produkt.

Användningsområden omfattar olika stödelement, skydd, förstärkningar och partitioner. Näten används också som delkomponent vid tillverkningen av olika produkter.

Den maximala storleken på ett ark är en bredd på 3,0 m x en längd på 3,5 m.

hitsatut suojaverkot cad

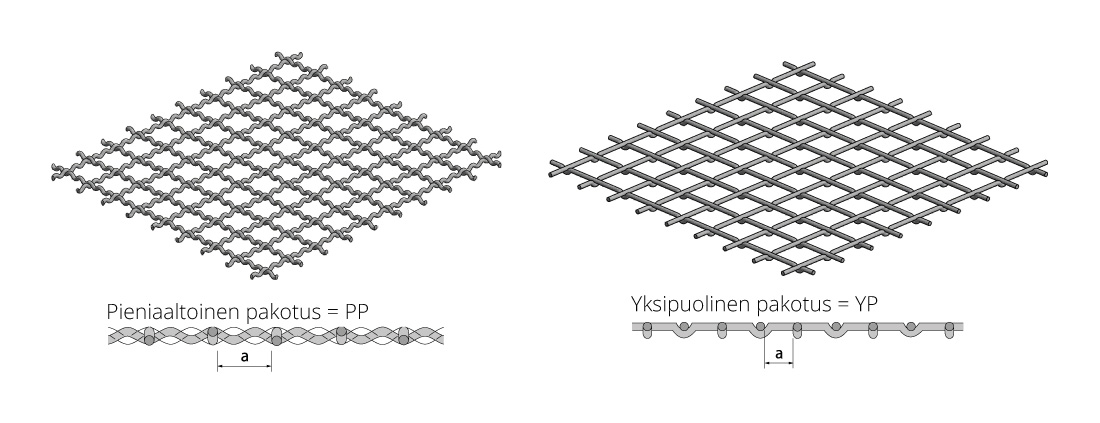

Vävda skyddsnät

De rostfria och syrafasta vävda skyddsnäten tillverkas av tråd. Standardnäten görs av tråd i dimensionerna 1,5; 2,0; 3,0; 4,0; 5,0 och 6,0 mm. På specialbeställning tillverkar vi även andra dimensioner, men maximitjockleken är ändå 6,0 mm. Trådstyrkan är vanligtvis 700‒1000 N/mm², andra trådstyrkor finns tillgängliga på specialbeställning. Maskstorlekarna varierar mellan 3,0…100,0 mm. Dessa mäts och anges alltid som maskans fria öppning. Det finns flera vävningstyper. De vanligaste av dessa är YP (ensidig), PP (småvågig) och AP (vågig).

Rostfria och syrafasta vävda skyddsnät lämpar sig för användning inom många olika industrigrenar såsom den kemiska, livsmedels-, träbearbetnings-, gruvdrifts-, marin- och fordonsindustrin.

kudotut suojaverkot cad

Sträckmetall

Rostfri sträckmetall tillverkas genom att skära och sträcka rostfria metallskivor. Nätets maska är rombformad. Tammets rostfria sträckmetall är hållbar, lätt att bearbeta och ser bra ut. Sträckmetallen lämpar sig för många olika användningsområden. Sträckmetallen tillverkas med olika maskdelningar, stegbredder och materialtjocklekar. Vid beställning av sträckmetall bör man fästa uppmärksamhet vid maskans längre riktning (SP) i förhållande till skivformatet. Maskans SP kan tillverkas antingen i skivans breddriktning eller längdriktning. Vid beställning anges alltid först skivans bredd, det vill säga SP:s riktning.

Tammets rostfria sträckmetall kan tillverkas i följande råmaterialtjocklekar: 1,5…2,5 mm.

levyverkot cad

Trådtransportband

Tammets rostfria och syrafasta trådtransportband tillverkas som drivna av valsar eller tandhjul enligt kundens planer och önskemål. Näten tillverkas med olika tråddimensioner, spiralstigning och stavavstånd, enligt kundens planer och behov. Näten tillverkas med olika kantalternativ; med svetsad kant eller så kallad vikt kant. Tammets rostfria och syrafasta trådtransportnät är lämpliga för objekt där materialet ska klara av högre temperaturer och där förhållandena är sådana att rostfritt eller syrafast material är det enda fungerande alternativet. Sådana objekt finns inom industrins olika branscher, såsom förpackningsmaskiner, ugnar, tvättlinjer, torkanläggningar etc. Tråddimensionerna är 1,0…5,0 mm. Nätens maximala bredd är 6000 mm. Längder enligt kundens behov.

Finmaskiga nät

Tammets rostfria och syrafasta finmaskiga vävar är småmaskiga och tunntrådiga vävar för en mängd olika filter och skydd, anpassade till behoven inom olika branscher. Branscherna där dessa används omfattar bland annat de kemiska, livsmedels-, metall- och byggnadsindustrierna. Näten levereras i huvudsak som efter kundens behov anpassade storlekar, men också som standardstorlekar. Näten kan vidarebearbetas genom skärning, böjning och perforering. De finmaskiga näten tillverkas med trådtjocklekar mellan ø 0,0035 och 1,0 mm med masköppningar på 0,043 till 10,0 mm.

Materialalternativen för finmaskiga vävar är rostfritt stål (EN 1.4301 / AISI 304) och syrafast stål (EN 1.4401 / AISI 316).

Galler och trappsteg

Tammets rostfria och syrafasta galler är pressvetsade. Utbudet är mycket brett och omfattande. Detta säkerställer att galler och trappsteg finns tillgängliga för alla behov. Tammets galler och trappsteg används när produkten kräver god korrosionsbeständighet, bland annat vid stålkonstruktioner. Sådana objekt inkluderar t.ex. offshore-konstruktion, varvsindustri, kemisk industri, livsmedelsindustri och annan konstruktion, såsom vattenreningsverk. Gallren levereras installationsklara med standardmått eller enligt kundens ritningar. Gallrets öppning och det bärande plattstålets storlek och typ (tandat eller slätt) bör anges vid beställningen.

Materialen är rostfritt stål (EN 1.4301 V2A) och syrafast stål (EN 1.4571 V4A).

Svetsade nät

ArtikelProduktDelning / Tråd
mm
Skivstorlek
mm
Vikt
kg/m²
Lager
std
2076303RSvetsad skiva30×30/31000×20003,7X
2076504RSvetsad skiva50×50/41000×20003,9X
 Svetsad skiva20×25/31050×2500
 Svetsad skiva30×30/31600×3000
 Svetsad skiva40×40/31600×3000
 Svetsad skiva50×50/31600×3000
 Svetsad skiva30×30/41600×3000
 Svetsad skiva40×40/41600×3000
 Svetsad skiva50×50/41600×3000
 Svetsad skiva40×40/51600×3000
 Svetsad skiva50×50/51600×3000
 Svetsad skiva40×40/61600×3000
 Svetsad skiva50×50/61600×3000

Vävda nät

ArtikelProdukt Delning / Tråd
mm
Skivstorlek
mm
 YP102
 YP203
 YP404
 YP504
 PP81.5
 PP81.5
 PP101.5
 PP172
 PP203
 PP303
 PP404
 PP504

Material: AISI 304 / AISI 316
Max bredd 2500 mm, längd max 30000 mm. På rullar eller som ark.
Tråddiameter: 1,5 mm > 6 mm
Maskstorlekar: 3 mm > 70 mm

Sträckmetall

ProduktkodÄmneDelning
mm
Matning
mm
Styrka
mm
Masköppning
mm
Skivstorlek
mm (P x L)
Vikt
kg/m²
Lagerprodukt
2085201MR698350 x 151000 x 250013,5
2085202MR693255 x 202000 x 12504,1
2085203MR692255 x 211000 x 12002,8
2085204MR4221,534 x 142000 x 12002,8
2085205MR4221,534 x 142000 x 10002,8
2085206MR3021,523 x 132000 x 12003,8
2085207MR3021,523 x 132000 x 10003,8
2085208MR302222 x 122000 x 12005
2085209MR302222 x 122000 x 10005

Trådtransportband

Serie A, trådalternativ för standardmodeller

Maska
(a x b ellerc) mm
Spiraltråd
(d) mm
50,9-1,2
81,0-1,6
6 x 81,0-1,6
8 x 121,0-2,0
121,5-2,5
151,5-2,5
201,5-3,0
251,5-3,0
302,0-4,0

Serie A, grundmodell

Typbeteckning*ca vikt
kg/m²
A/5/1,02,8
A/8/1,22,7
A/6 x 8/1,65
A/8 x 12/1,65,3
A/12/2,05
A/15/2,04
A/20/2,54,5

* Typbeteckning: A/a x b eller c/d/k serie A/maska/spiraltråd/fält: fältlängder, maskstorlek uttryckt antingen som måtten a x b eller måttet C

Serie B, trådalternativ för standardmodeller

Stavavstånd
(s) mm
Spiralhöjd
(n) mm
Spiraltråd
(d) mm
Stavtråd
(D) mm
66,350,9-1,21,2-1,6
106,351,0-1,61,5-2,0
10101,2-2,52,0-2,5
12101,0-2,01,5-2,5
15101,0-2,52,0-3,0
18141,0-2,52,0-3,0
20101,0-2,52,0-3,0
20151,0-2,52,0-3,0
25141,5-3,02,0-4,0
25142 x 43,0-4,0
35132,0-3,03,0-5,0
35251,2 x 2,53,0-4,0
38142,0-3,03,0-4,0
40251,2 x 2,53,0-4,0
681,0-1,21,5-2,0

Serie B, grundmodell

Typbeteckning*ca vikt
kg/m²
B/1,0/1,5/6/6,356,5
B/1,2/2,0/10/6,356
B/1,2 x 2,5/2,5/10/1011
B/2,0/2,0/12/1010
B/1,5/2,0/15/105,5
B/2,0/3,0/18/1412
B/1,5/2,5/20/105,4
B/1,2/3,0/20/154,5
B/2,0/3,0/25/147
B/2 x 4/4,0/25/1416
B/3,0/5,0/35/1316
B/1,2 x 2,5/3,0/35/254
B/2,0/4,0/38/146,7
B/1,2 x 2,5/3,0/40/253,7
B1,2/2,0/6/8 (kaksoisspiraali)17,5

* Typbeteckning: B/d/D/s/n serie B/spiraltrådens diameter/stavtrådens diameter/stavavstånd/spiralhöjd

Serie C, trådalternativ för standardmodeller

Stavavstånd
(s) mm
Spiraltråd
(d) mm
Stavtråd
(D) mm
100,9-1,51,5-2,0
150,9-1,51,5-3,0
181,0-2,01,5-3,0
201,0-2,01,5-3,0
221,0-2,01,5-3,0
251,5-3,02,0-4,0
352,0-3,03,0-5,0
403 x 55,0-6,0
503,0-5,05,0-10,0

Serie C, grundmodell

Typbeteckning*ca vikt
kg/m²
C/1,2/2,0/1010
C/1,2/3,0/1513,8
C/1,2/2,0/1810,2
C/1,5/2,0/20
C/1,6/3,0/2214
C/2,0/3,0/2519
C/3,0/5,0/3530
C/3 x 5/6,0/4027,5
C/3,0/8,0/5034,5

* Typbeteckning: C/d/D/s serie C/spiraltrådens diameter/stavtrådens diameter/stavavstånd

Finmaskiga nät

ProduktkodÖppning
mm
Tråd ØMask nrBredd
mm
Vikt
kg/m²
FO%Material
SF2.51.09,1612,56001,2081316
SF41.05,35149001,9671316
SF41.05,351410001,9671316
SF51.04,081510002,4565316
SF61.03,231610002,9458316
RF8.52,680,5812000,9871304
SF8.72,470,7810001,9260316
SF81.02,171810003,9247316
SF10.42,140,4106000,7871316
RF10.52,050,51012001,2265304
SF10.61,950,61012001,7658316
SF12.51,610,51212001,4758316
SF14.451,360,451412001,3956316
SF15.31,390,3158800,6668316
SF15.31,390,3159600,6668316
SF15.31,390,31511000,6668316
RF15.51,190,51512351,8849304
RF16.241,350,241612200,4572304
RF16.331,250,331612000,8562304
RF16.51,080,51612501,9647304
RF18.331,080,331812000,9658304
RF18.50,910,51814852,2042304
RF18.50,910,51812002,2042304
RF20.241,030,242013400,5666304
SF20.30,970,32012000,8858316
RF20.40,870,42013001,6046304
SF20.50,770,52013502,4537316
RF22.30,850,32212000,9755304
SF22.450,710,452212002,2037316
SF24.30,760,32412001,0651316
RF30.240,60,243012000,8551304
SF30.250,590,253012000,9350316
SF30.30,550,33012001,3242316
RF30.30,550,33013001,3242304
SF35.220,50,223512000,8349316
SF40.20,430,24012000,7847316
RF40.220,410,224013000,9643304
SF50.200,310,25012750,9837316
SF60.150,270,156013200,6642316
SF70.160,20,167012200,9031316
SF78.1250,20,1257812000,6138316
SF100.100,150,110013500,4938316
SF100.110,140,1110013000,6131316
SF120.090,120,0912012200,4733316
SF150.0650,10,06515010000,3137316
SF200.050,0740,0520013000,2536316
SF250.040,0610,0425013000,2036316
SF325.0350,0430,03532513000,2135316
RF12/64Tressen 12/641300  304
RF14/88Tressen 14/881220  304
RF24/110Tressen 24/1101200  304
RF30/150Tressen 30/1501000  304
RF40/200Tressen 40/2001000  304
RF50/250Tressen 50/2501300  304
RF80/300Tressen 80/3001300  304
RF200/600Tressen 200/6001000  304
SF20/250Tressen 20/2501250  316
SF30/360Tressen 30/3601000  316

Gallerdurk och trappsteg

ModellHöjd på bärande stålÖppning c/c måttFri öppning
Underhållsgaller20-3034 x 7630 x 70
Körgaller20-6034 x 5030 x 45
Halkskyddsgaller (tandat)25-4034 x 7630 x 70
Specialgaller20-5022 x 5019 x 45
Skyddsgaller20-4015 x 7612 x 70

Material: Svart stål (S235 eller S355), Rostfritt AISI 304 (EN 1.4301 V2A), Syrafast AISI 316 (EN 1.4571 V4A)
Ytbehandlingar: Varmförzinkat, Obehandlat stål (svart), Målat, Övriga behandlingar enligt offert.
